解读PCB打样流程及如何来报价

    通俗的说，打样就是做样品；PCB打样则是把设计好的PCB原理图做出一个实物，是批量生产前的一个产品试验。深圳PCB电路板打样一个PCB项目需要涉及很多东西，一个产品如果某一个环节出问题，很容易影响产品开发进度；PCB制板也一样，一般做一个项目，设计出的PCB会去样板厂做打样，做几块板做测试，如果测试通过，就可进行大批量生产，价格会比样板低很多，打样主要突出快速。

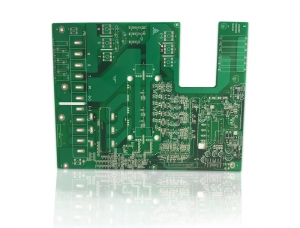

　　1.1 PCB打样定义

　　PCB打样，是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB Layout之后，向工厂进行小批量试产的过程，即为PCB打样。一般工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。

　　1.2 PCB打样文件

　　PCB打样文件一般包括PCB文件或者Gerber文件，及制版说明----几层板、材质、焊盘工艺、油墨颜色、是否有阻抗需要做匹配。

　　1.3 PCB打样周期

　　一般7天左右，可以加急；

　　单双面板打样 3天发货；

　　四层板打样 4天发货；

　　批量打样 5-6天。

　　2 PCB打样报价

　　2.1 PCB打样报价

　　0.6-1.6mm板厚普通工艺：

　　单/双面板 5*5CM内，47元/款/10pcs；加急1天交货

　　单/双面板10*10CM内，95元/款/10pcs；加急1天交货

　　四层板长宽5*5cm内，200元/款/10pcs；加急2天交货

　　四层板长宽10*10cm内，300元/款/10pcs；加急2天交货

　　2.2 样板报价计算方式

　　工程费+板费（长*宽*0.05元*数量）+菲林费（长*宽*0.05元*菲林数）

　　2.3 PCB小批量报价

　　一般指2平米以上0.6-1.6mm板厚普通工艺：双面FR-4 405元/平米

　　2.4 特殊工艺报价

　　焊盘喷镀：无铅喷锡加收20元，沉金工艺加收100元；

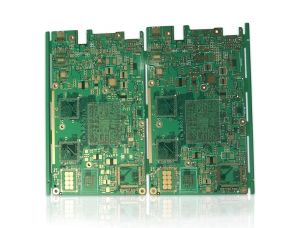

　　拼版说明：同一文件里两款不同板子拼在一起是为拼版（但必须为工艺，厚度相同），每多一款需加收50元拼版费用；

　　半孔工艺：如果板子需做板孔单双面板需加收50元半孔费用，四层板加收100元半孔费用。

　　3 PCB打样说明事项

　　一般包括PCB单片尺寸，PCB联片尺寸，PCB料号，打样数量，PCB板材，PCB板厚，PCB铜厚，PCB表面处理，防焊油墨颜色，文字油黑颜色，环保要求，防火等级，VIA是否塞孔，孔径公差，PCB板曲板翘，PCB成型方式等规格说明。下面列举几项：

　　材料：首先要说明PCB的制作材料是用什么样的，最普遍的是用FR4，主要材料是环氧树脂剥离纤维板。

　　板层：要说明你制作PCB的层数。

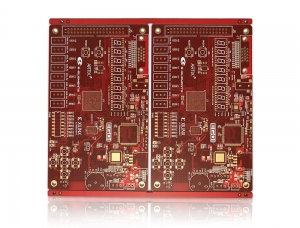

　　阻焊颜色：颜色有好几种可根据公司要求来进行选择，一般的是绿色。

　　丝印颜色：PCB上的丝印的字体和边框的颜色，一般选择为白色。

　　铜厚：一般根据PCB电路的电流来进行科学计算铜的厚度，一般越厚越好，但成本会更高，所以需要合理平衡。

　　过孔是否覆盖阻焊：过阻焊就是将过孔绝缘起来，否则就是让过孔不绝缘。

　　表面涂层：有喷锡和镀金。

　　数量：制作PCB的数量要说明清楚。

　　4 PCB打样注意事项

　　一般包含两个群体，一个是工程师群体，另一个是PCB打样厂家。

　　4.1 作为工程师群体，打样注意事项则有：

　　4.1.1 慎重选择打样数量，以有效控制成本。

　　4.1.2 仔细确认元器件的封装，避免因封装错误导致打样失败。

　　4.1.3 进行全面的电气检查，提升PCB板的电气性能。

　　4.1.4 做好信号完整性布局，降低噪声提升PCB稳定。

　　4.2 作为PCB打样厂家，打样注意事项有:

　　4.2.1 认真检查PCB文件资料，避免资料问题。

　　4.2.2 全面进行工艺核准，与自己厂家进行工艺配置。

　　4.2.3 控制好生产数量，保重质量的同时节约成本。

　　4.2.4 充分与打样客户进行沟通，提前预防事故发生。

　　5 PCB打样方式选择

　　PCB打样分三种方式：正规PCB工厂，专业样板公司及少数抄板公司。

　　5.1 正规PCB工厂打样的目的是为了有批量订单，所以当然希望返单；专业打样公司本身就只做样板或小批量，专业快速，适合一两块少数样板制作，你有大单给他，他也做不了。

　　5.2 在质量保证方面，肯定是正规PCB工厂要比样板公司做得更好，专业样板公司是一锤子买卖样板送出就收钱，飞针测试都不用做，质量不过关你得再打一次再出一次钱；正规PCB工厂一般都会做飞针测试，从材料到工艺都细致小心专业，所以质量上往往一次就成功。

　　5.3 少数抄板公司也从事PCB打样，如广东龙人PCB抄板公司(www.pcbwork.net)，在提交资料给客户并得到确认最终方案后，就要快速为客户提供PCB打样、功能样机制作与测试，以确保其可行性。

　　6 PCB打样市场分布

　　PCB打样的需求群体主要集中在电子产品较为发展的地区，主要有深圳、北京、上海、苏州、杭州、西安、成都、长沙等城市。
